機械設計における 3D CAD の活用は、既に 20 年以上の歴史があります。 2019 年 12 月のデータ(2020年度ものづくり白書(3DCADの普及率))では、60% 以上の企業で 3D データによる設計が行われています。 しかし、協力企業への設計指示方法は、54.3% が図面、23.8% が 2D データを利用しており、約 8 割が 2D による設計指示を継続しています。

このような状況で、従来は 2D CAD で設計を行っていた企業が 3D CAD を導入・活用する場合に、「過去の 2D CAD データを活用できないか」という質問が頻繁に寄せられます。3D CADデータの有効活用は、「ものづくりの DX」を推進する重要な要素です。その中でも、「3DA モデル(3D Annotated models = 3D 製品情報付加モデル)」は、データの一貫性を保つ上で不可欠となります。

本記事では、技術的な解決策として、 2D CAD データを 3D CAD で活用する方法を、Creo Parametric の基本パッケージに含まれる機能「AutobuildZ(読み:オートビルズ)」を使って解説します。 また、2D CAD に記載されている寸法や幾何公差を、3D CAD モデルのアノテーションへ変換する方法についても言及します。

記事の最後で Creo のお客様導入事例も紹介していますので、ご興味がございましたらぜひ最後までご覧ください。

Creoに関する詳細はこちら

2D CADから3D CADへの変換: Creo ParametricのAutobuildZ について

AutobuildZとは?

AutobuildZ は、2D CAD データを 3D CAD で利用する機能です。2D CAD データを 3D CAD に取り込み、2D CAD の線画を取り込んで 3D のモデルのスケッチへ直接利用して、形状を作成します。 Creo Parametric でこの「AutobuildZ」を利用する場合は、コンフィグ設定が必要です。

「AutobuildZ」のライセンスは基本パッケージに含まれており、Creo Parametric をご利用であれば、追加コストなしで利用可能です。

Creo Parametric の AutobuildZ の設定方法と手順

1. コンフィグオプション(autobuildz_enabled = yes)を設定する

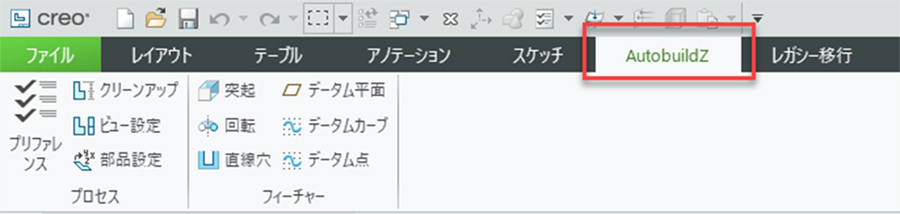

2. Creo Parametric を再起動する(「1」のコンフィグを設定後に再起動が必要です)と ”AutobuildZ” タブが表示される

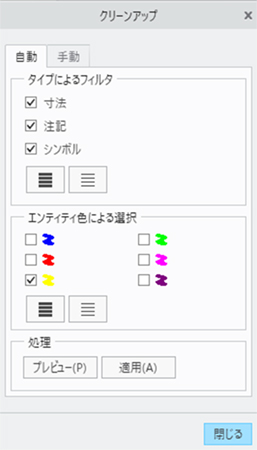

3. クリーンアップ:3D モデル形状作成時に不要なアノテーション類のフィルタを利用して自動選択し、個々に選択して削除する手間を低減

 CAD-interface-Cleanup-settings-for-removing-annotations-in-Creo-Parametric-AutobuildZ.jpg

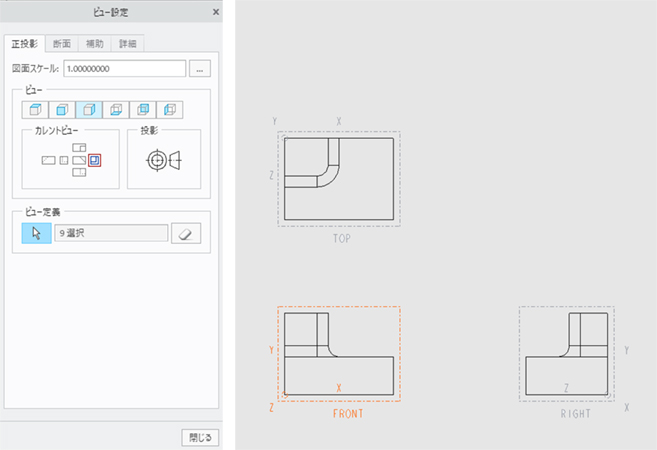

4. ビュー設定:2D 図面の各ビュー(正面図や上面図や側面図など)をそれぞれ定義

 CAD-interface-Setting-3D model-views-from-a-2D CAD-drawing-in-Creo-Parametric-AutobuildZ.jpg

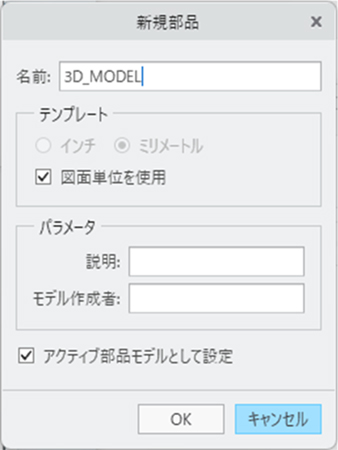

5. 部品設定:3D モデルの部品名を設定。3D 化作業に取り掛かるまでの準備はここまで。

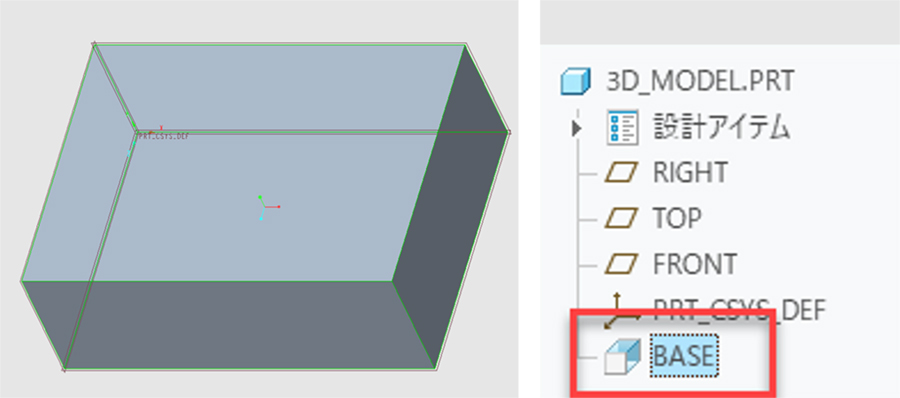

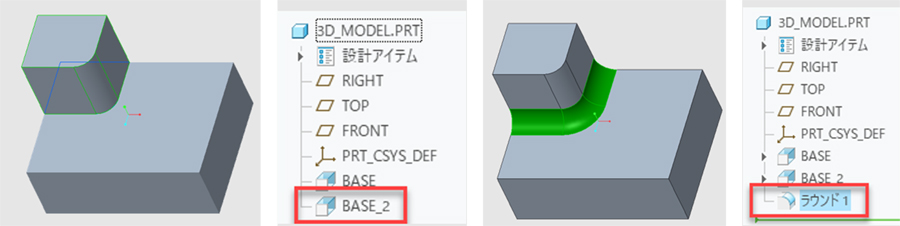

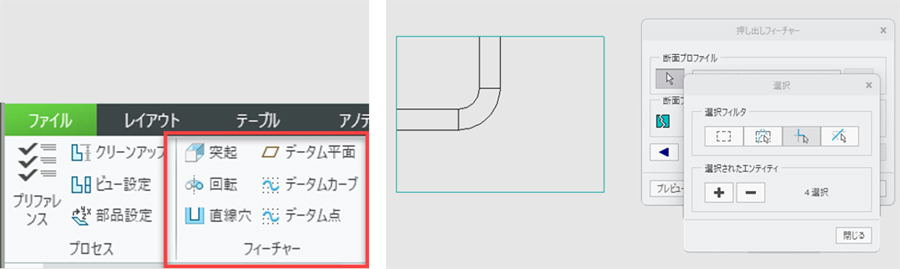

6. 突起(回転):ソリッド形状を突起もしくは回転に使う 2D のスケッチを取り込み 3D 化。ソリッドを作った後であれば、カットも可能。

CAD-interface-Converting-a-2D-sketch-into-3D-with-extrusions-and-rotations-in-Creo-Parametric-AutobuildZ.jpg



7. スケッチを配置する面と深さを、2D 図面上で選択。

CAD-interface-Setting-2D-sketch-placement-and-extrusion-depth-in-Creo-Parametric-AutobuildZ.jpg



8. その他:穴や基準平面作成などが可能。面取りやラウンドなどは通常のモデリング機能で作成


AutobuildZ 利用時の注意点

AutobuildZ では 2D 図面のスケッチをそのまま利用するため、以下のような形状や寸法で表現されている場合は、注意が必要です。

  • 非比例寸法(偽寸)
  • 破断図
  • 外形線が閉じていない(スケッチ取り込み時に接続やトリムが可能)
  • 各ビュー(正面図や上面図など)間で形状のズレや相違がある

ただし、各ビュー全体で他のビューとズレがあっても、ビュー設定を適切に行えば、3D モデル作成時の問題は回避できます。

3DA (3D Annotated models) データ活用

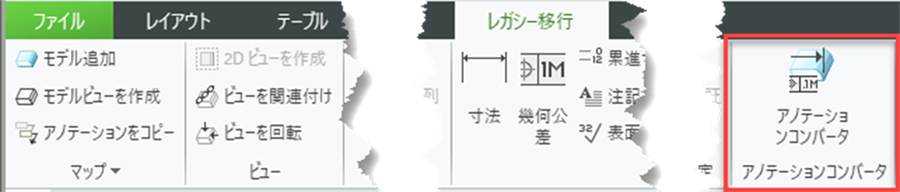

「レガシー移行」タブの 「アノテーションコンバータ」を使用して、2D 図面のアノテーションを 3D CAD モデルに変換できます。以下の要素が変換対象となります。

  • 3D モデルを参照する図面の幾何公差
  • 図面に表示されている 3D モデル寸法
  • 図面寸法
  • ビューに関連付けられている一般注記
  • 表示されている溶接シンボル以外のシンボル
CAD-interface-Use-the-Annotation-Converter-in-Legacy-Migration-to-turn-2D-annotations-into-3D-CAD.jpg
