今回は3D CAD アセンブリのエラー対策に役立つ Creo 分析モードについて詳しく説明します。
記事の最後で 3D CADソフトウェア「Creo」 のお客様導入事例もご紹介しておりますので、ご興味のある方はぜひ最後までご覧ください。
Creoに関する詳細はこちら
3D CAD アセンブリのエラー対策に役立つ「分析モード」とは
分析モードとは、 Creo Parametric 6.0 まで搭載されていた機能で部品形状の作成エラーやアセンブリの参照エラーが発生した際に、Creo がその状態を通知してくれるモードのことです。
Creo 7.0 以降では「分析モード」自体は廃止されていますがエラー発生時に通知する仕組みが別の方法で用意されており、よりわかりやすく対応できるようになっています。本記事ではこれらの機能をまとめて「分析モード」として紹介します。Creo 7.0 以降から Creo を使い始めたユーザーにとっては、旧バージョンの情報を知る良い機会になるでしょう。
エラーが発生した際に適切な対応を取ることで、3D データを中核としたデジタルスレッドをより確実に構築できます。
分析モード今昔
過去の分析モードの概要
Creo Parametric はPro/ENGINEER（Creo Parametric の旧名称）の時代から、部品モデルや CAD アセンブリなどでエラーが発生した場合の「分析モード」という通知と修復用のモード機能が備わっていました。前述の通り、このモードは Creo Parametric 6.0 まで存在していました。
分析モードに入ると保存ができなくなり、エラーを修復するまで新しいフィーチャーの作成や部品のアセンブリ作業を進めることができません。一見すると不便に思えますが、これは「モデルのデータ品質を維持して不具合な状態を抱えたまま設計を進めた結果、後工程で発生する不具合や手戻りを防ぐ」ために「関所」のような役割を果たしていました。
Pro/ENGINEER Release 13 時代の経験談

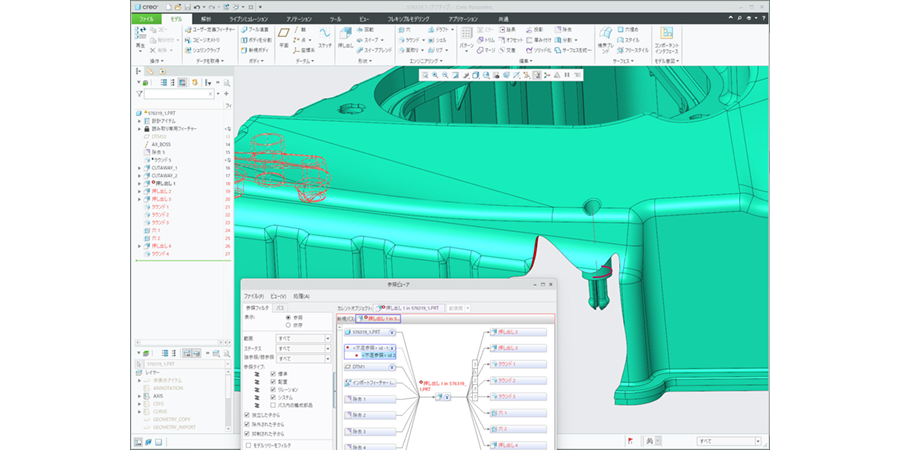

余談になりますが今から約 30 年前、私は前職で自社の機械設計を 2D CADソフトウェア で行っていました。1994 年から 2 年ほど自社を離れて取引先企業でゲストエンジニアとして働いていた時に Pro/ENGINEER Release 13 に出会いました。当時は使い方もまだ覚束なく、この分析モードが「出会いたくない敵」のように感じられたものです。（下図は Creo Parametric の画像）
エラー放置によるリスク
当時の私はエラーが発生するとため息をつき、修復せずに『削除』することが多かったと記憶しています。しかし分析モードによってエラーの原因を把握し、早い段階で修復できることを後になって実感しました。もしエラーが発生したまま設計を続けていたら設計意図に基づいて定義された参照関係が不安定になり、いつどこで問題が起こるか予測できなかったと思います。さらにエラーが記録として残らなければその発生元を予測することも難しくなり、「モデルの不安定さ」や「低いデータ品質」につながってしまいます。
こうしたデータを後工程に渡す場合、IGES や STEP などの中間形式で出力するとジオメトリの不具合が発生したり、3D 金型設計や CAM データ作成時にトラブルの原因になったりします。
分析モード（Creo 3.0 の場合と Creo 10 の場合）
Creo 3.0 の場合の流れ
Creo 10 のエラー発生から通知センターに表示されるまでの流れを追ってみます。例えば、ラウンドを削除するとそれを参照していた穴がエラーになるケースです。

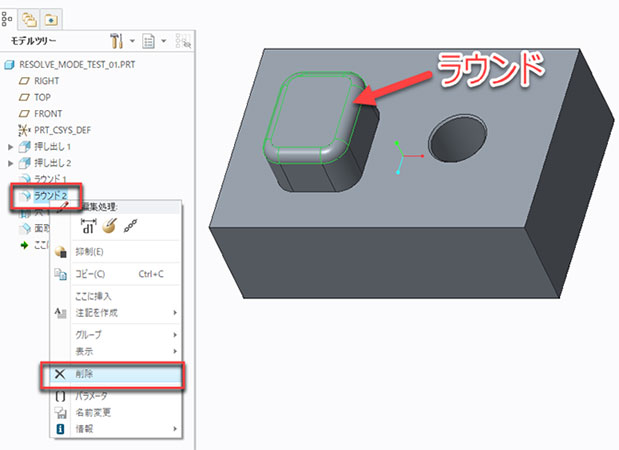

図 1. 「ラウンド 2」のフィーチャーを削除

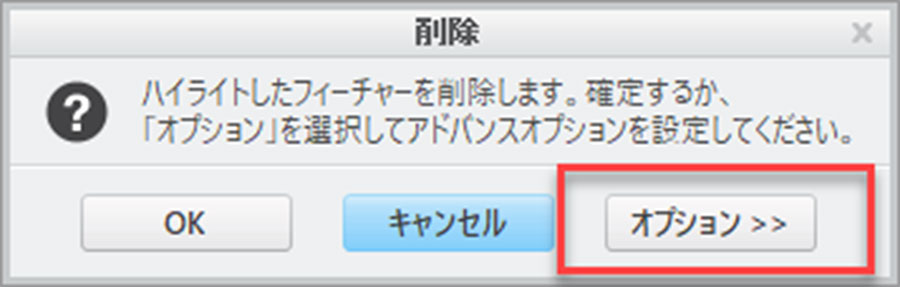

図 2. 子の参照がある場合のダイアログボックス

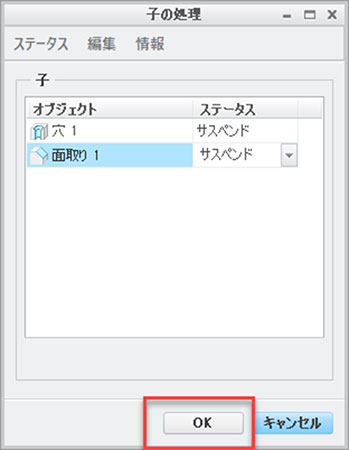

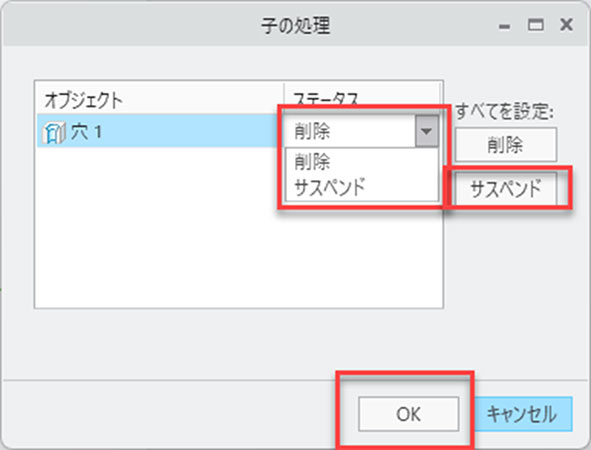

図 3. 子の処理を定義
参照している子のフィーチャーの処理。サスペンドは、削除せずに残して後で処置をする状態。

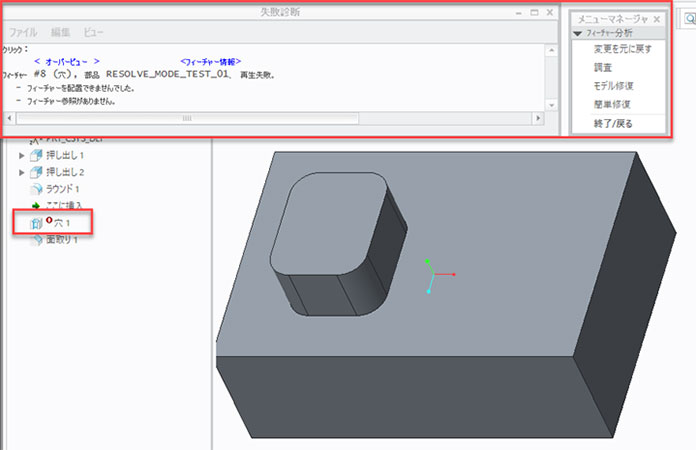

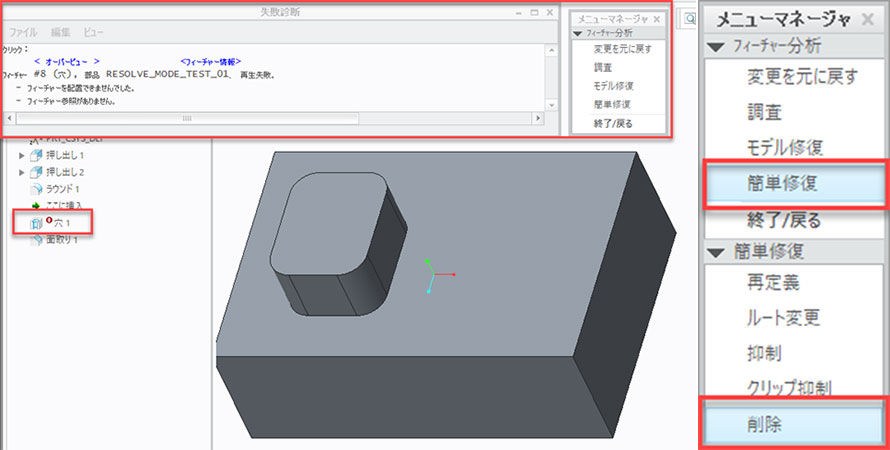

図 4. は、分析モードの画面です。図 5. のメニューマネージャで、次の操作が選択できます。
- 「変更を元に戻す」：
UNDO （操作の取り消し）が可能 - 「調査」：
参照関係を確認 - 「モデル修復」：
フィーチャー作業や寸法修正などが可能 - 「簡単修復」：
再定義（定義編集）、ルート変更（参照変更）、削除などが可能
いずれの場合も、分析モードでは修復、抑制、削除などで対処をしない限り保存することはできません。
Creo 7.0 以降の変更点
次に、Creo 7.0 以降では「従来の分析モード」がありません。Creo 7.0 以降では「従来の分析モード」が廃止されました。
フィーチャーのエラーが発生しても保存操作が可能となり、その状態で保存できます。失敗したフィーチャーと子フィーチャーは次の方法で確認可能です。
- モデルツリー上で赤色表示され、失敗したフィーチャーには赤色の [ i ] マークが付きます。
- Creo のウィンドウの右下に「通知センター」で「失敗」と表示され、クリックすると失敗フィーチャーの一覧が確認できます。
- 検索機能を使って「失敗フィーチャー」を探すこともできます。
UI は異なるものの、従来の分析モードと同じ機能を利用可能です。
Creo 10 の場合の流れ
Creo10のエラー発生から通知センターに表示されるまでの流れを追ってみます。例えば、ラウンドを削除するとそれを参照していた穴がエラーになるケースです。

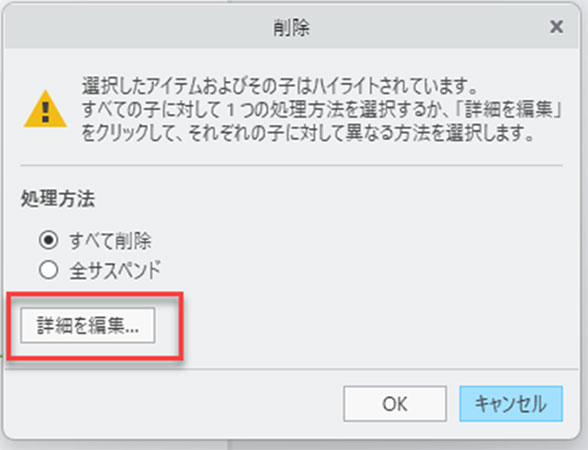

図 7. 子の参照がある場合のダイアログボックス
図 8. 子の処理を定義
図 9. サスペンドした状態で保存可能
図9. では、サスペンドした状態で保存できることがわかります。

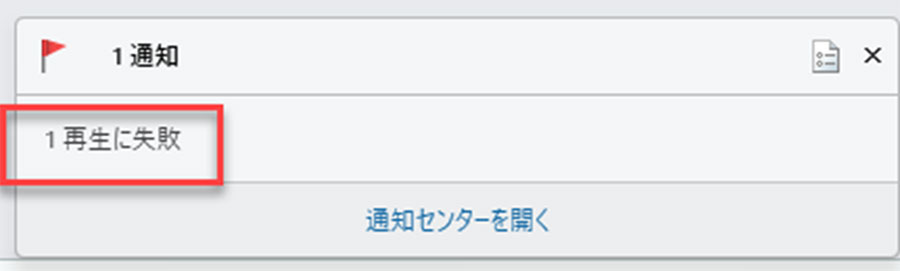

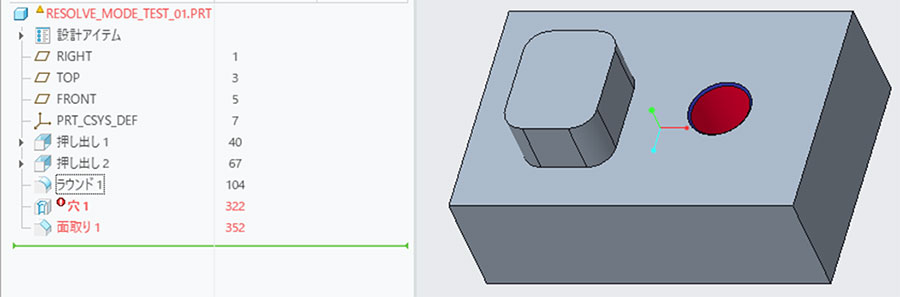

図 10. 再生失敗の表示

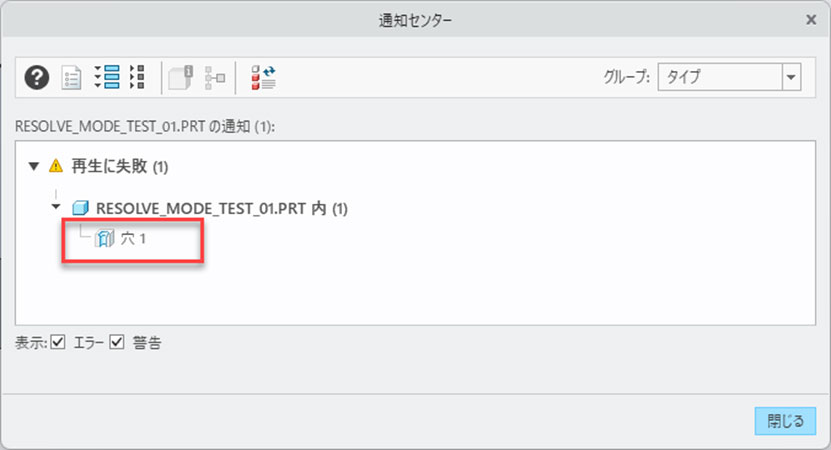

図 11. 通知センター

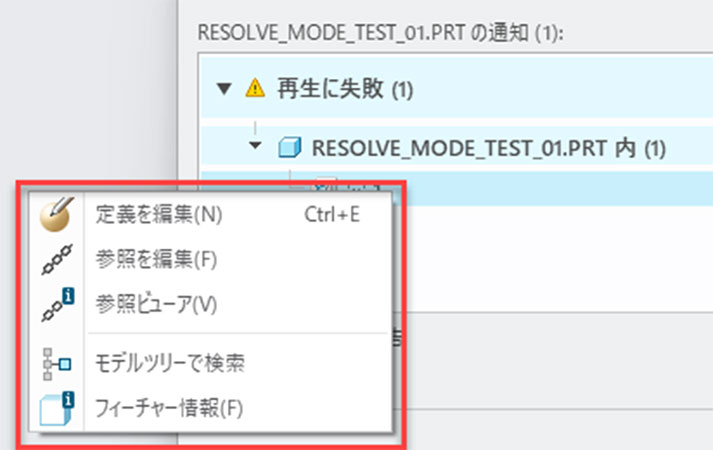

図 12. 失敗フィーチャーへの操作（通知センター内）
通知センターから失敗フィーチャーを選択し、再定義や修復を行うことが可能です。
Config オプションの変更
なおCreo 7.0 以降では「resolve_mode」など、従来の config オプションは廃止されています。
| 値 | resolve_mode は、解決ダイアログが表示され、先に進む前に問題に対処する必要。 no_resolve_mode は、失敗があっても保存可能。 |
上記の config オプションの代わりに「allow_save_failed_model」が追加され、エラーが発生した失敗モデルでも保存できるように設定可能です。
| 値 | prompt：失敗モデルの保存はユーザーが指定。 no：失敗モデルの保存ができない（保存操作はできるが保存されない）。 yes：失敗モデルの保存が可能。 |
以上で、「分析モード」の紹介を終わります。3D CADソフトウェア「Creo 」自体のメリットや機能を紹介する資料についてもぜひご覧ください。
