エンジニアが複雑な問題を正確かつ透明性をもって解決するためには、仮説や意思決定を把握しながら計算を実行できる環境が欠かせません。PTC Mathcad Prime は、直観的で使いやすく、幅広い工学計算を可能にする優れたソリューションです。
2023 年 3 月 14 日にリリースされた PTC Mathcad Prime 9 は、生産性と機能が大幅に強化されています。ユーザーは工学計算をこれまで以上に迅速かつ正確に進められ、分析、文書化、共有まで一貫して行えます。本ブログでは、PTC Mathcad Prime 9 の機能についてご紹介します。
最新のMathcad Prime についてはこちら
記事の最後でMathcad Prime と連携できる 3DCADソフトウェア「Creo」 のお客様導入事例もご紹介しておりますので、ご興味のある方はぜひ最後までご覧ください。
Creoに関する詳細はこちら
PTC Mathcad Prime 9 の数学関連アップデート
PTC Mathcad Prime 9 では新しいシンボリック・エンジンを採用し、数値エンジンも強化されています。これにより従来よりも多くの数学的演算や機能が活用できるようになりました。
- 勾配演算子：
定義した変数に関するスカラー関数の勾配を返します。数値エンジンとシンボリック・エンジンの両方で使用できます。 - ソルブブロック内の PDESolve：
新しい PDESolve を使用して、ソルブブロック内で偏微分方程式を評価できるようになりました。 - 常微分方程式の記号計算による求解：
1 階常微分方程式を完全サポートし、高階常微分方程式にも部分的に対応しています。これにより、線形形式の常微分方程式や、線形形式に縮小できる常微分方程式を記号計算で解くことが可能になりました。 - 記号計算に対応したソルブブロック (find 関数)：
ソルブブロック内で find 関数を使用することで、連立方程式を記号計算で解けるようになりました。解が得られる場合は、変数名を使って結果が表示されます。 - 新しい関数の追加：
対数積分関数と楕円積分関数が「シンボリック関数」カテゴリに追加されました。 - 微積分演算子の強化：
微分や、極限、積分、総和などのパフォーマンスが向上し、より多くの場面で活用できるようになりました。 - 記号演算に関するキーワードや関数の拡張：
たとえば「assume」キーワードを使用することで、関数の結果に関する仮定を指定できます。
PTC Mathcad Prime 9 の使いやすさと生産性の向上
PTC Mathcad Prime 9 は、顧客の意見やフィードバックに基づいた重要な機能と生産性の強化も提供します。これらには次のものが含まれます。
- テキストスタイル：
ワークシート全体の外観を統一しやすく、手動の書式設定が不要になります。 - 内部リンクとページ移動：
長いワークシート内での移動が容易になり、メモや計算を素早く参照可能です。 - カスタムカラーピッカー：
文書のセクションや方程式を任意の色で強調できます。 - 数式領域からテキスト領域への変換：
スペースバーを押すだけで、数式領域をテキストボックスへ簡単に切り替えられます。
PTC Mathcad Prime 9 で日々の業務を効率化
PTC Mathcad Prime 9 は日々の設計や計算業務の生産性を向上させるパートナーとなるソリューションです。ぜひこの機会に活用して、業務効率化を実感してください。

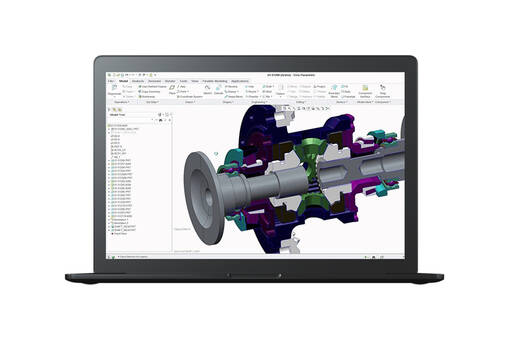

また、Mathcad Primeと連携可能な3D CADソフトウェア「Creo」 自体のメリットや機能を紹介する資料はこちらからご覧いただけます。
設計を効率化する 3D CAD Creoの機能
PTCの3D CAD「Creo」が提供する 17 のメリットや機能について紹介します。
詳細はこちらMathcad Primeと連携。3D CAD「Creo」 お客様導入事例
Mathcad Primeと3D CADソフトウェア「Creo」を連携させることで効率的にCADデータをもとにした解析や計算が可能です。以下に、3D CADソフトウェア「Creo」 を活用して設計業務を最適化した企業の導入事例を紹介しますので、こちらもぜひご覧ください。
【導入事例】
