FlexPLM 9.2 M010 でグレード規則を再適用した後で、メジャーの値が製品の寸法セットに正しく反映されない

修正日: 22-Aug-2016


注記：ここに記載されている情報は、お客様の利便性向上のため機械翻訳ソフトを使用しています。PTCは、ここに記載されている情報の翻訳の正確性について、一切の責任を負いませんので、ご了承ください。英語の原文を参照するには、こちら。この機械翻訳に関する詳細は、こちら。
お知らせいただき、ありがとうございます。この機械翻訳をレビューします。

適用対象

  • FlexPLM 9.2 M010

説明

グレード規則を再適用した後で、メジャーの値が製品の寸法セットに正しく反映されない
  • 製品の寸法セットからの POM (測定点) の名前が、グレード規則のテンプレートからの測定値を持っていない
  • Steps to Reproduce:
  1. 値-XS、S、M、L、XL、2X、3X、4X、5 (ベースサイズ-M) を持つ製品サイズ定義を作成します。
  2. 寸法ライブラリで名前を付けて POM を作成します-POM X" From Top
Image_1
  1. 前の POM を使用して寸法テンプレートを作成-

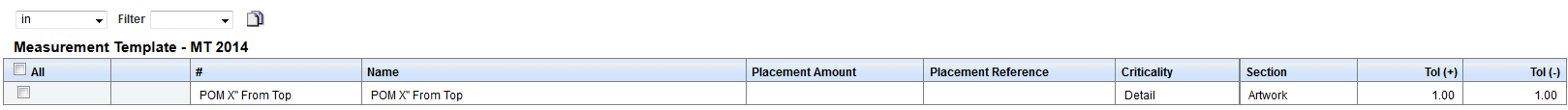

Image_2
  1. 次のように増分グレード規則のテンプレートを作成-TestGR007
    1. 上の POM をグレード規則のテンプレートに追加
    2. POM 名をに変更 POM 5 1/2" From Top(X を次に示すように 5 1/2 に置換)-1.25 を使用して増分を追加します。

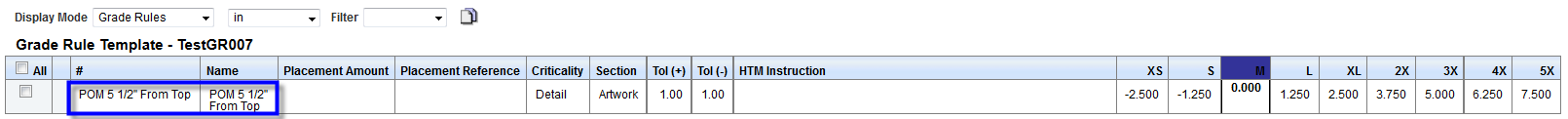

Image_3
  1. 次のように測定値を指定-ベースサイズ-M-15.000

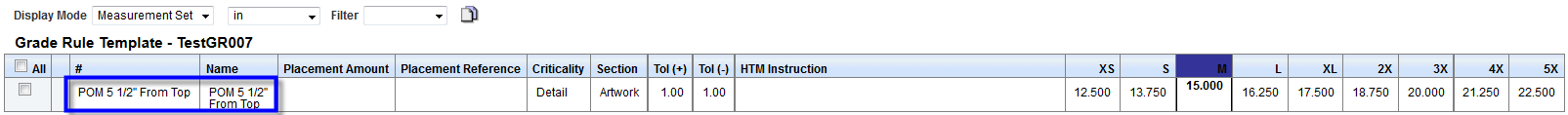

Image_4
  1. グレード規則テンプレートでの & チェックインの保存
  1. 「製品の寸法」タブに Navigate、上記のサイズ定義、寸法テンプレート、グレード規則のテンプレートを使用して製品の寸法セットを作成します。
  2. グレード規則を再適用すると、メッセージは "として表示されます。 No grading POM found for numberを使用している場合は (ログ内) が POM X" From Top  原因でPOM name doesn't match with POM name in Grade Rule Template
  3. ユーザーが寸法セットの POM 名をに変更した場合 POM 5 1/2" From Top、グレード規則を再適用すると、寸法セットは値の下に表示されます。

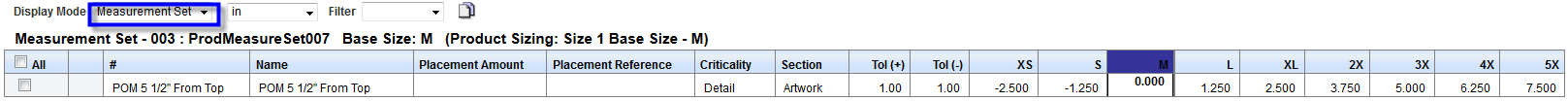

Image_5

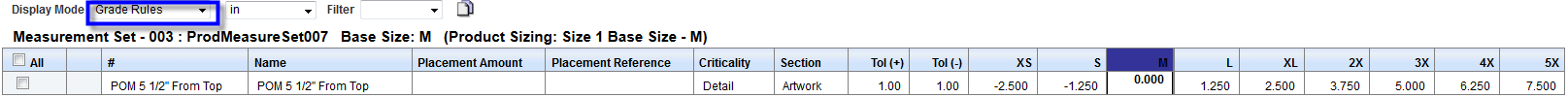

Image_6
  • Expected Behavior:
    • ここでは、グレード規則の表示モードで正しい値が表示されますが、寸法セットはありません
    • グレード規則を再適用すると、POM 名/番号が一致している場合、測定値を取得する必要があります。
  • Observed Behavior:
    • グレード規則を再適用すると、POM 名/番号が一致している場合、測定値は取得されません。
最新バージョンはこちらを参照ください CS163200
