Creo Schematics

Creo Schematics erschließt Wachstumschancen. Verlegen Sie Leitungs- und Kabelsysteme in 3D anhand eines 2D-Schemas, sodass Fehler nahezu ausgeschlossen sind.

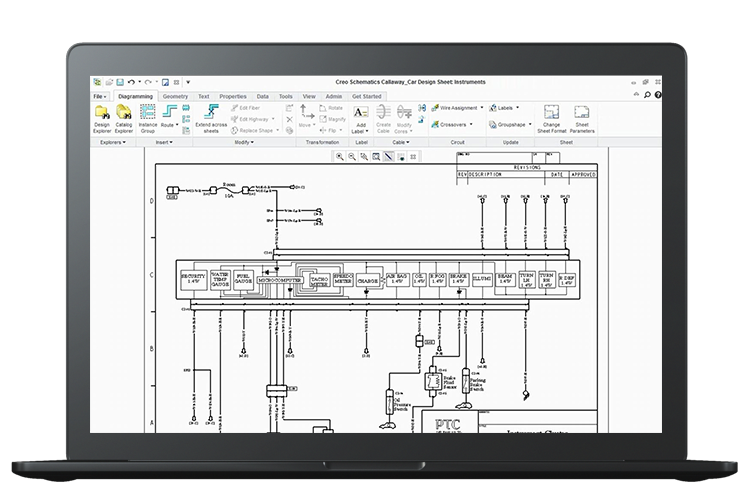

Anfertigen von 2D-Schemadiagrammen für die Verlegung von Kabeln und Rohrleitungen

double-dash

Creo Schematics ist eine umfassende, eigenständige 2D-Diagrammerstellungslösung, mit der 2D-Schemadiagramme von Leitungs- und Kabelsystemen wie Kabeln, Rohrleitungen, Lüftungs- und Klimaanlagen sowie Hydraulikanlagen erstellt werden können. Die Software automatisiert die Erstellung detaillierter Leitungs- und Kabelsystemkonstruktionen in 3D aus vorhandenen 2D-Schaltbildern innerhalb von Creo Parametric und Creo Elements/Direct. Durch die korrekte Interpretation der 2D-Logik und ihre genaue Übertragung in 3D können Zeit eingespart, Fehler reduziert und mühsame manuelle Prozesse eliminiert werden. Durch die Erfassung elektrischer und mechanischer Konstruktionsdaten innerhalb eines zentralen digitalen Modells wird zudem die Produktqualität verbessert. Entwicklungsprofis in verschiedenen Bereichen können Produktentwicklungsprozesse straffen und effizienter zusammenarbeiten.

Creo Schematics – Features und Vorteile:

Creo Schematics bietet Ihnen folgende Vorteile:

  • Schnelle und einfache Erstellung von Schemadiagrammen für Leitungs- und Kabelsysteme, einschließlich vollständiger Systemdokumentation, unabhängig von der Komplexität
  • Erfassung elektrischer und mechanischer Konstruktionsdaten innerhalb eines zentralen digitalen Modells
  • Verbesserung der Produktqualität durch optimierte Zusammenarbeit zwischen Elektro- und Maschinenbauingenieuren
  • Erstellen Sie automatisch detaillierte 3D-Konstruktionen für Leitungs- und Kabelsysteme aus 2D- Schemadiagrammen in Creo Parametric. Dadurch reduzieren Sie Fehler und beschleunigen Ihre Time-to-Market; und
  • Beibehaltung des Nutzens vorhandener 2D-Daten sowohl in Creo Parametric als auch in Creo Elements/Direct Umgebungen für die 3D-Modellierung
