Les nouveautés de Creo 8

Écrit par: Cat McClintock
5/12/2021

Temps de lecture: 6 min.

Basé sur la traduction d'un texte en anglais

Creo est un logiciel de CAO 3D qui vous aide à concevoir et développer de meilleurs produits plus rapidement. Comment ? Grâce à des outils qui accélèrent l'innovation, améliorent la collaboration, favorisent la réutilisation et permettent de faire de la simulation en remplacent les hypothèses par des faits.

Creo 8 constitue la prochaine étape logique pour les ingénieurs concepteurs qui souhaitent faire passer leur processus de conception à un niveau supérieur. Voici les principales améliorations de cette nouvelle version:

Ergonomie et Productivité

Commençons par les améliorations qui vous permettront de booster votre productivité. Elles rendront votre travail quotidien plus facile et ne nécessitent aucune extension. Celles-ci ont souvent été développées pour répondre à des demandes clients.

Workflow

Creo 8 propose un affichage des références plus moderne, avec des plans ombrés et des repères colorés.

Shaded datum display in Creo 8.

Image : Exemple d’affichage dans Creo 8

De plus, vous pouvez désormais :

  • Détacher plusieurs panneaux du tableau de bord et les afficher en même temps
  • Contrôler davantage la visibilité des dimensions dans le mode esquisse
  • Définir facilement l'affichage de la transparence pour les corps solides, les surfaces composées et la géométrie tessellée

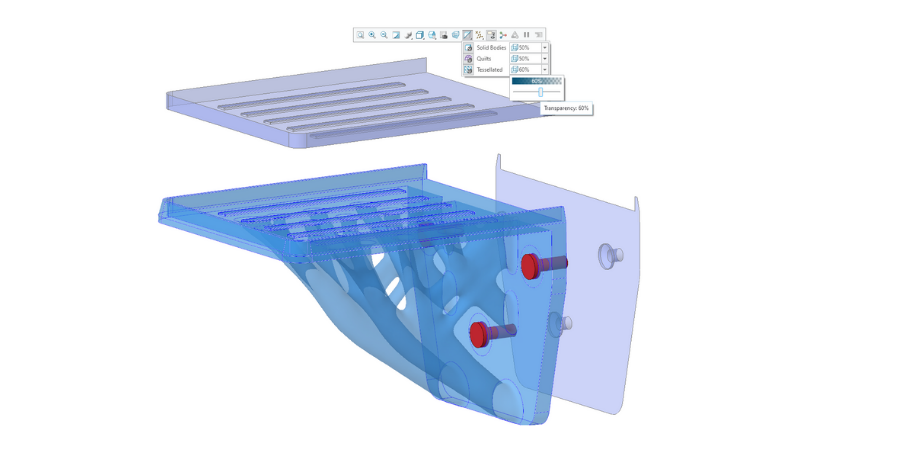

Transparency control in Creo 8.

Image : Le contrôle de la transparence dans la barre d'outils graphique ajuste la transparence des corps, des surfaces composées et de la géométrie tessellée.

L’Arbre du modèle

Les améliorations de l’arbre du modèle (structure des surfaces composées, groupes personnalisés, arbres juxtaposés permettent de mieux décrire et communiquer l’intention de conception.

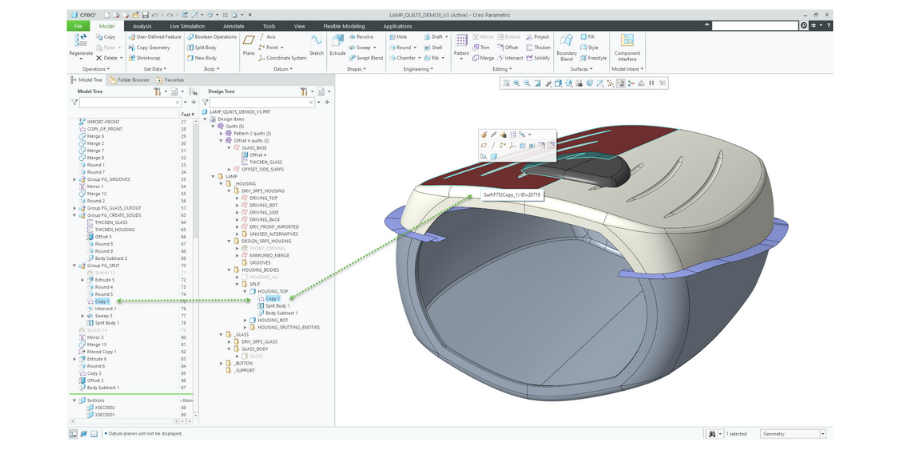

Model tree updates in Creo 8.

Image : Les nouveaux ajouts au niveau de l'arbre du modèle incluent des mises à jour pour les surfaces composées, les corps

Clichés

Vous souhaitez revoir à une conception antérieure ? Les fonction Cliché vous permettent de passer en revue l’historique afin de pouvoir afficher ou copier les surfaces composées ou les corps à un moment donné de l’historique du modèle.

Snapshot image in Creo.

Image : Un cliché

Fonctions de Trou

Avec Creo 8, il n’a jamais été aussi facile d’utiliser les fonctions de trou.

• Meilleure conformité aux normes, incluant les trous taraudés et coniques ainsi que des options d’ajustement moyen
• Options enrichies pour la gestion des filetages
• Représentations légères pour tous les types de trous (utiles, par exemple, pour accélérer la régénération des modèles comportant de nombreux trous ou répétitions de trous)
• Nouvelle fonction multi-trous permettant de placer en une seule fois plusieurs trous sur la base d’une esquisse avec prise en charge des répétitions par référence

Courbes géodésiques

Pour créer une courbe entre 2 points, vous disposez désormais d'une option supplémentaire qui va vous assurer que cette courbe représente la distance la plus courte sur la surface entre les 2 points. Cette option peut être utile pour router des câbles ou définir précisément les contours d’un panneau de tissu composite appliqué sur une surface.

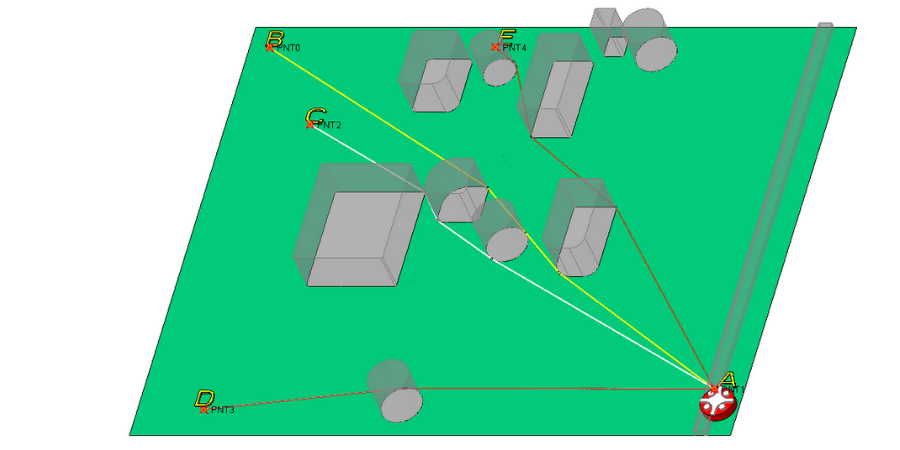

Geodesic curve option in Creo8.

Image : Exemples de création de courbes géodésiques dans Creo 8

Tôlerie

Dans le mode Tôlerie, vous pouvez créer plusieurs parois planes en même temps. Cela inclut la création automatique de coupes mitre dans les angles comportant 3 pliages et la gestion des déchirures pour les angles pour les angles intérieurs et extérieurs. Vous trouverez également le système plus intelligent et plus rapide lorsqu'il s'agit de régénération !

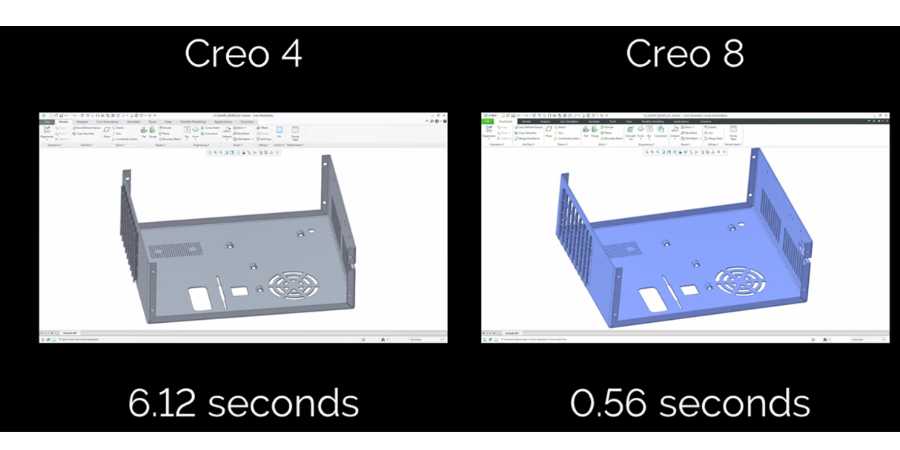

Side-by-side comparison of Sheetmetal in Creo 4 vs Creo 8.

Image : Comparaison entre deux pièces de métal créées respectivement dans Creo 4 et Creo 8

Systèmes routés

Dans le câblage et la conception ECAD, vous pouvez désormais :

  • Créer un ruban enroulé sur une dérivation dans le câblage
  • Créer des gaines thermorétractables rigides dans le câblage
  • Importer des rainures ECAD via IDX comme des coupes ECAD

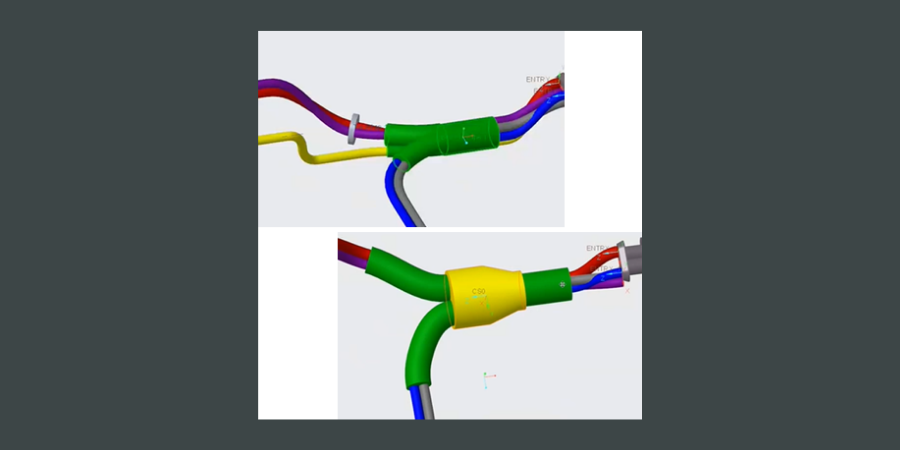

Cabling options for stiff and flexible heat shrinks in Creo 8.

Image : Creo 8 inclut de nouvelles options pour les gaines thermorétractables rigides et les rubans enroulés dans les dérivations.

Les assemblages

Vous utilisez des composants achetés à l’extérieur dans votre assemblage ? Avec un assemblage inséparable, vous pouvez l'inclure dans votre modèle et procéder ainsi :

  • Incorporer : copier et incorporer le composant dans son assemblage parent
  • Extraire : extraire le composant vers un nouveau modèle autonome, en remplaçant le composant incorporé dans l'assemblage par un composant indépendant
  • Rendre inséparable : incorporer les composants de niveau inférieur dans l'assemblage sélectionné
  • Rendre séparable : extraire les composants incorporés de l'assemblage sélectionné
  • Créer un composant incorporé : créer directement un nouveau composant incorporé dans l'assemblage

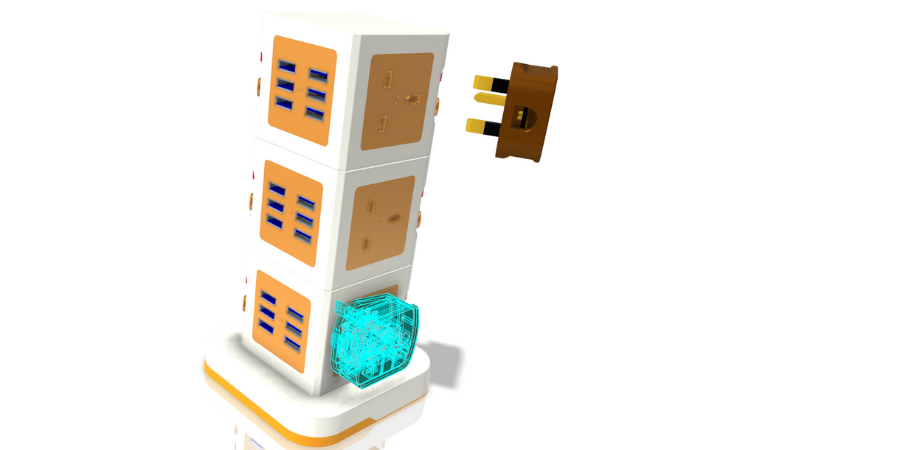

Inseparable assembly in Creo 8.

Image : Vous pouvez désormais représenter les assemblages achetés comme des assemblages inséparables en intégrant leurs (sous-)composant

Render Studio

Utilisez le mode GPU pour améliorer la qualité et les performances du rendu en utilisant les ressources de votre carte graphique. De plus :

  • Creo Render Studio a été mis à jour avec le moteur de rendu Keyshot 9.3
  • Une nouvelle fonction de réduction de bruit dans Render Studio améliore la qualité du rendu
  • L'utilitaire PTC Hardware Check évalue désormais Creo Render Studio en mode GPU

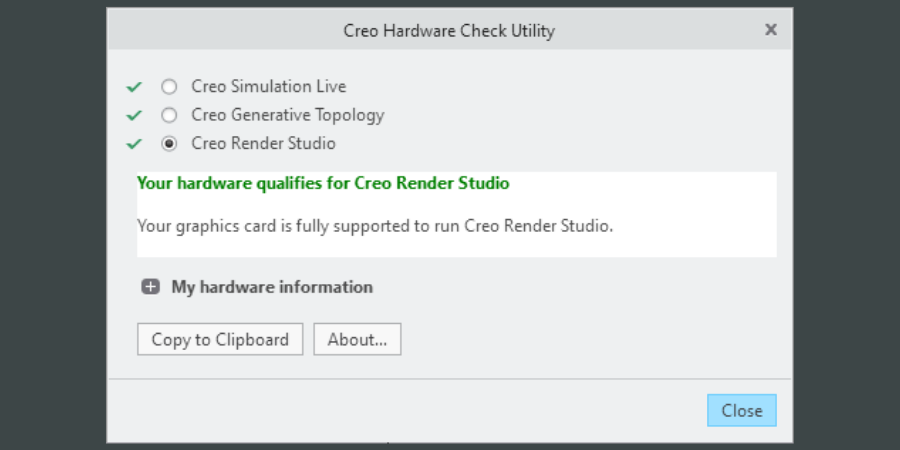

Creo hardware check utility screen in Creo 8.

Image : Utilitaire Creo Hardware Check avec l'option Creo Render Studio.


Définition basée sur un modèle (MBD)

Creo 8 ajoute de nouveaux outils puissants de MBD pour vous aider à créer des modèles CAO riches et fortement détaillés qui deviennent sources de référence pour la fabrication, l'inspection et votre chaîne d'approvisionnement. Cette nouvelle version est enrichie avec :

• Modernisation des symboles, incluant une galerie personnalisée, une définition de la sémantique plus performante et l’ajout de commandes contextuelles pour placer et redéfinir les symboles
Utilisation de GD&T Advisor dans des assemblages et accès à la création de cotes dans GD&T Advisor
Gestionnaire de non-conformité des annotations pour une plus grande transparence et un meilleur contrôle de l'utilisateur sur les corrections faites par GD&T Advisor
Capacités avancées de sélection de surfaces pour des annotations indépendantes
Outils d’esquisse améliorés en mise en plan

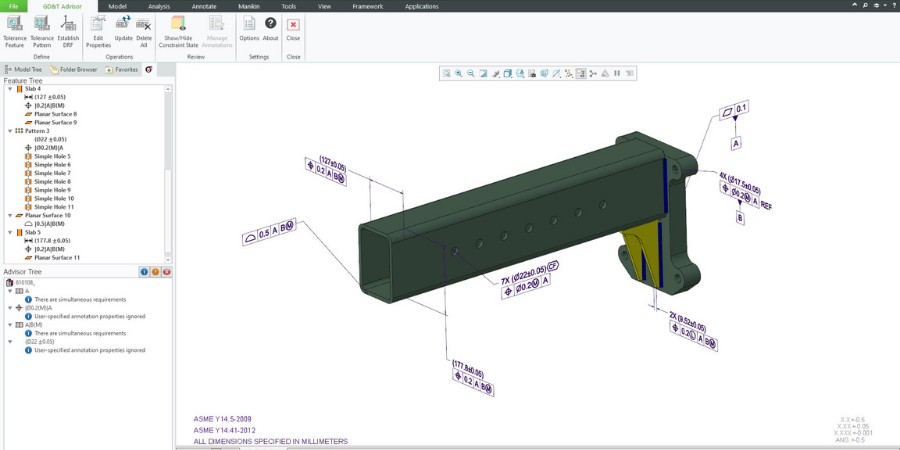

GD&T Advisor for assemblies in Creo 8.

Image: Utilisation de GD&T Advisor pour les assemblages

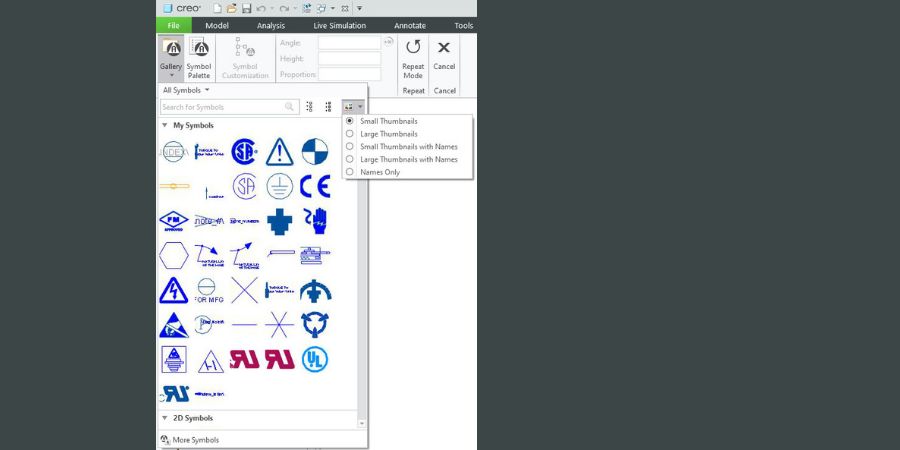

Custom symbols in the symbol gallery in Creo 8.

Image : la galerie personnalisée de symboles



Simulation et conception générative



L’outil de conception générative de creo détermine désormais automatiquement l’enveloppe de départ et prend en compte la notion de rayon de courbure minimum lors de la reconstruction. Les améliorations de Creo Simulation Live permettent l'analyse des fluides en régime permanent, pour une simulation en temps réel pendant le processus de conception. Et les nouveaux outils Creo Ansys Simulation apportent un maillage plus performant et un meilleur contrôle de la réinitialisation des paramètres du solveur pour des résultats encore plus précis. Découvrez :

• Les améliorations en conception générative incluant la création automatique de l’enveloppe de départ, la prise en compte des dépouilles et de la courbure lors de la reconstruction.
• Les améliorations de Creo Simulation Live permettant l'analyse des fluides en régime permanent, et la redéfinition des sondes existantes
• Et Creo Ansys Simulation avec son maillage et son solveur plus performants, la récupération automatique de la licence et les analyses en grands déplacements pour de meilleurs résultats de simulation et une mise en œuvre plus facile

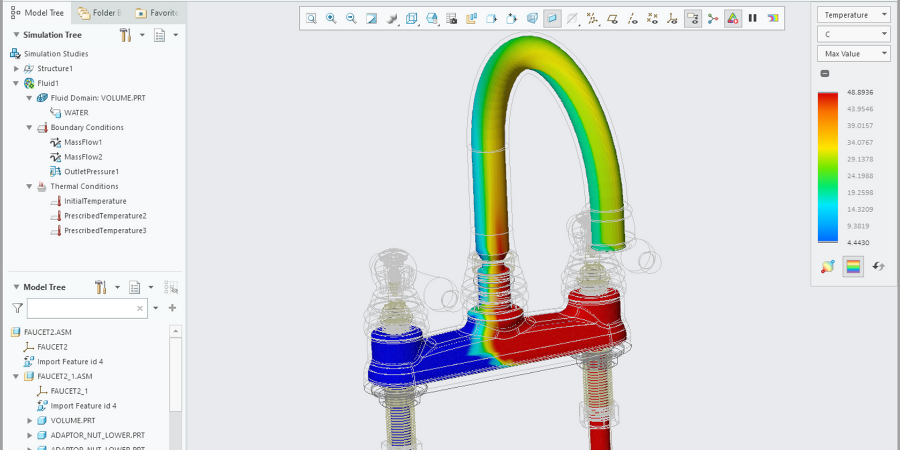

Steady state fluid flow analysis in Creo SImulation Live.

Image : Analyse en temps réel de l’écoulement des fluides en régime stationnaire



Fabrication additive et soustractive

Optimisez vos conceptions avec Creo 8 qu’elles soient destinées à être produites en fabrication additive ou avec un procédé plus traditionnel.

Avec les nouvelles capacités pour la fabrication additive additives, vous pouvez maintenant créer des structures en treillis variables en fonction des résultats de la simulation. De plus, les améliorations apportées pour l’optimisation de la direction de construction et la configuration de la cellule d’impression permettent d'augmenter la vitesse de production et la qualité de la fabrication.

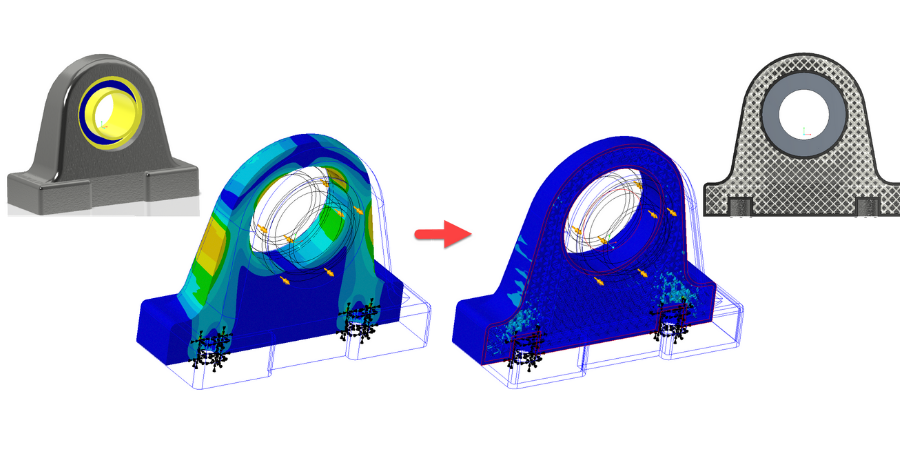

Using simulation to optimize lattice structures.

Image : Optimisation d’une structure en treillis à l’aide de la simulation

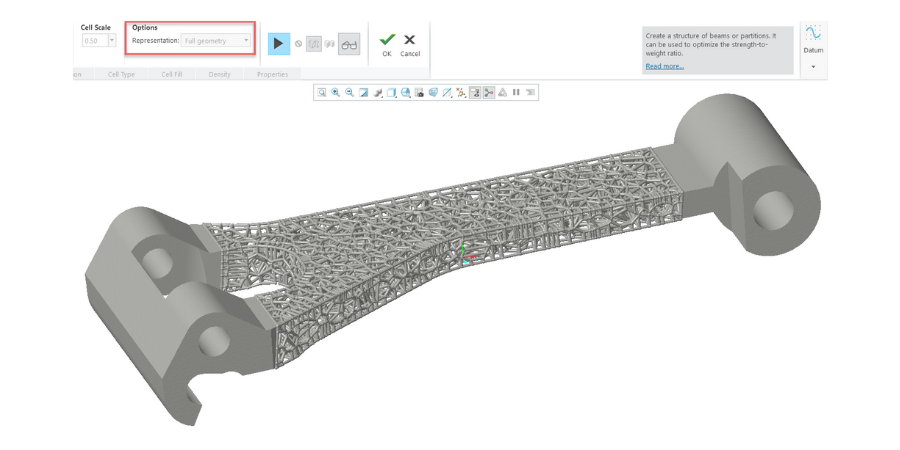

Full geometry representation of a stochastic lattice structure.

Image : Représentation géométrique complète d'une structure en treillis stochastique optimisée pour améliorer la résistance et réduire le poids.

Pour la fabrication soustractive, Creo 8 simplifie la programmation des parcours de fraisage à grande vitesse en 5 axes, ce qui permet de réduire les temps de réglage et d'usinage.

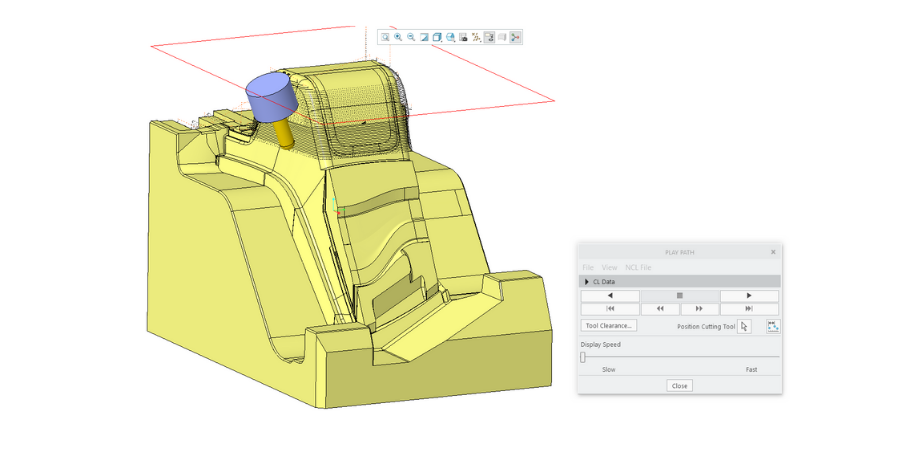

5 axis toolpath in Creo 8.

Image : Un parcours de fraisage à grande vitesse en 5 axes dans Creo 8




Découvrez les nouveautés de Creo 8

Regardez nos vidéos démos En savoir plus sur les nouveautés
