Création de balayages avec des trajectoires ouvertes dans Creo

Écrit par: Aaron Shaw
  • 12/22/2016
46

Créez une fonction de section constante suivant une trajectoire ouverte à l'aide de la fonction Balayer dans Creo Parametric

Avec l'extrusion, le lissage et la révolution notamment, le balayage constitue une des fonctions essentielles d'une solution de CAO 3D robuste telle que Creo Parametric. Lorsque vous créez un balayage, vous pouvez créer une fonction de solide ou de surface. Vous ajoutez ou enlevez de la matière lors du balayage de la section suivant une ou plusieurs trajectoires sélectionnées en contrôlant l'orientation de la section, la rotation et la géométrie.

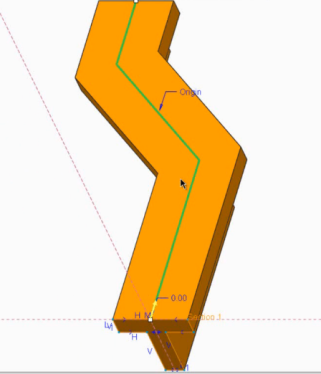

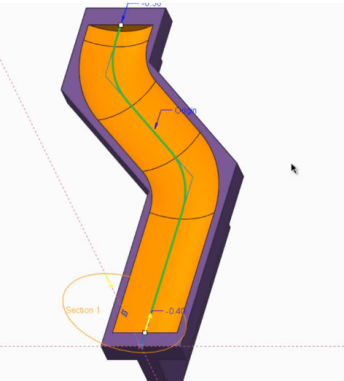

Haut : une fonction créée par balayage d'un profilé en T le long de la trajectoire. Bas : de la matière a été enlevée par balayage d'un profil en cercle suivant une trajectoire légèrement modifiée et créant un canal.

La trajectoire est le chemin suivant lequel votre section sera balayée. La trajectoire doit être une esquisse, une courbe ou une arête sélectionnée. Il est impossible de créer une trajectoire de balayage avec une esquisse interne.

Voici comment créer le balayage :

  1. À partir de la barre de menu en ruban Modèle, ouvrez l'outil Balayer.
  2. Sélectionnez la trajectoire.
  3. Esquissez une section à balayer ou sélectionnez une section prédéfinie via la Palette d'esquisse. Rappel : la section est la forme de profilé qui sera balayée le long de la trajectoire. Dans l'image ci-dessus, la section est en T.
  4. Si vous avez sélectionné une section prédéfinie, modifiez les cotes et le point de référence.
  5. Faites glisser le point de référence au centre de la trajectoire.
  6. Prévisualisez la géométrie, puis terminez la fonction.

Vous pouvez ensuite ajouter des congés, des arcs, des cercles de balayage, des rectangles, etc. Regardez cette vidéo Learning Exchange pour en savoir plus.

Évoluez avec Creo

Pour recevoir plus d'informations, de conseils, ainsi que des actualités, des témoignages de clients et des avis d'experts sur PTC Creo, abonnez-vous à PTC Express, notre bulletin d'information électronique destiné à toute personne intéressée par la CAO 3D et l'ingénierie. PTC Express est gratuit et vous parvient chaque mois directement dans votre boîte de réception.

S'abonner à PTC Express

[N.D.E. Cet article a déjà été publié. Il a subi une légère mise à jour.]
