Creo è un software CAD/CAM/CAE/CAID 3D che aiuta a progettare prodotti di qualità superiore più velocemente. In che modo? Con strumenti che accelerano l'innovazione, migliorano la collaborazione, supportano il riutilizzo dei progetti e sostituiscono le ipotesi con i fatti.
Creo 8 rappresenta il passaggio logico per i progettisti che vogliono portare il loro processo di progettazione a un livello superiore. Ecco le novità :
Miglioramenti sulla facilità d’utilizzo e la produttività
Iniziamo con i "miglioramenti essenziali in termini di produttività". Cioè, i miglioramenti che rendono il vostro lavoro quotidiano più facile e più efficiente e per i quali, generalmente, non è necessaria nessuna estensione. Questi miglioramenti sono spesso il risultato delle richieste formulate dai clienti.
Flusso di lavoro
In Creo 8 troverete :
• Una visualizzazione della geometria di riferimento più moderna, con piani ombreggiati e sistemi di coordinate a colori.
Immagine : Visualizzazione di piani ombreggiati in Creo 8.
Inoltre, è ora possibile :
• Estrarre più pannelli dalla dashboard e visualizzarli contemporaneamente. more control over the visibility of dimensions in Sketcher.
• Avere più controllo sulla visibilità delle dimensioni nello Sketcher
• Impostare facilmente la visualizzazione della trasparenza per i corpi solidi, i volumi e la geometria tessellata
Immagine : Il controllo della trasparenza nella barra degli strumenti in-grafica regola la trasparenza dei corpi, dei volumi e della geometria tessellata.
Albero modello
Documentate e comunicate più chiaramente l’intento di progettazione nell’albero modello con nuove capacità come i nodi dei volumi, i gruppi personalizzati e la possibilità di visualizzare più alberi modello affiancati.
Immagine : Le nuove aggiunte nell'albero dei modelli includono aggiornamenti per i volumi, corpi e altro.
Istantanee (Snapshot della storia di costruzione)
Vuoi dare un'occhiata alle prime fasi del tuo progetto? Calcola e visualizza in anteprima le istantanee (snapshot) di un volume e dei corpi con “Show Snapshot”. Puoi anche vedere più anteprime insieme.
Immagine : Istantanee (Snapshot).
Features per i fori
Con Creo 8 sarà più facile che mai lavorare sulle caratteristiche de vostri fori. Ora avrete :
• Supporto standard migliorato, compresi i fori filettati e rastremati e le opzioni di montaggio medio per il gioco metrico.
• Opzioni arricchite per la gestione dei thread. (filettatura)
• Rappresentazioni leggere per tutti i tipi di foro (utili, per esempio, per velocizzare la progettazione per i modelli con molti fori/modelli di fori).
• Supporto per le caratteristiche multiforo, con la nuova opzione di posizionamento basata su Sketch, compreso il supporto per i modelli di riferimento basati sulla caratteristica multiforo.
Curve geodetiche
La creazione di una curva tra 2 punti ha ora un'opzione extra per assicurare che rappresenti la distanza più breve sulla superficie tra i 2 punti. Questo può essere utile nello stile delle superfici o qualora sia necessaria l'ottimizzazione del layout e della distribuzione di cavi e cablaggi.
Immagine : Esempi di opzione di curva geodetica in uso in Creo 8
Lamiera
Nella modalità Sheetmetal, potete creare più lembi piani su bordi adiacenti in un unico click. Questo include la creazione automatica di smussi su punti tripli e scarichi per angoli interni ed esterni. Troverete il sistema più intelligente e veloce anche quando si parla di rigenerazione!
Immagine : Confronto fianco a fianco di una parte in lamiera che si rigenera in Creo 4 e Creo 8.
Cablaggi (Routing)
Nel cablaggio e nella progettazione ECAD, ora è possibile :
• Creare una feature del nastro di derivazione nel cablaggio
• Creare feature di restringimento rigido nel cablaggio
• Importare slot ECAD attraverso IDX come tagli ECAD
IImmagine : Creo 8 include nuove opzioni per i termorestringenti rigidi e flessibili
Assiemi
Devi utilizzare componenti acquistati nel tuo assieme ? Con gli assiemi inseparabili, puoi includerli nel tuo modello e fare quanto segue:
• Incorporare in un unico livello l’assieme importato come parte nel suo assieme
• Estrarre l’assieme importato in un nuovo modello autonomo, sostituendo l’assieme importato
• Rendere inseparabile : incorporare i componenti di livello inferiore nell'insieme selezionato
• Rendere separabile: estrarre i componenti incorporati dall'assieme selezionato
• Aggiungere un nuovo componente incorporato nell'assieme inseparabile.
Immagine : È ora possibile rappresentare prodotti commerciali come inseparabili incorporando i loro (sotto)componenti

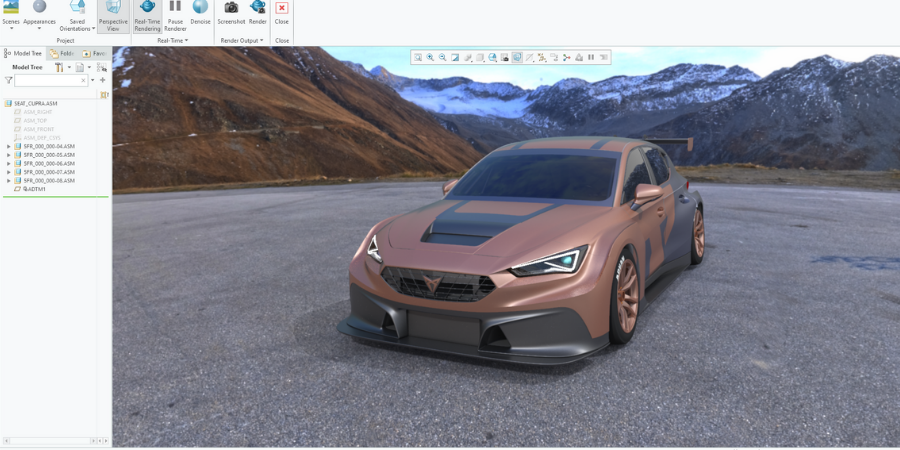

Creo Render Studio
Utilizzate la modalità GPU per migliorare la qualità del rendering e le prestazioni utilizzando le risorse della tua scheda grafica. Inoltre, troverete :
• Creo Render Studio ora aggiornato al motore di rendering Keyshot 9.3
• Una nuova funzione Denoise in Render Studio che velocizza il flusso di lavoro del rendering
• L'utility PTC Hardware Check che é ora in grado di verificare la compatibilità Creo Render Studio in modalità GPU
Immagine : Utility Creo Hardware Check con opzione Creo Render Studio
Model-Based Definition
In Creo 8 troverete nuovi e potenti strumenti MBD per aiutarvi a creare modelli CAD arrichiti che diveranno la fonte di riferimento per la produzione, la verifica e i vostri fornitori. In questa versione, troverete :
• Simboli aggiornati, tra cui una libreria di simboli personalizzabile, definizioni semantiche e comandi contestuali migliorati e flussi di lavoro per la modifica e il posizionamento dei simboli.
• L'estensione GD&T Advisor Plus che ora include il supporto per gli assiemi.
• Il pannello suggerimenti GD&T Advisor (Annotation mismatch manager) che offre una maggiore trasparenza e controllo dell'utente sugli aggiornamenti di GD&T Advisor
• Metodi avanzati di raccolta delle superfici per annotazioni indipendenti
• Strumenti di sketching migliorati per il disegno all’interno di GD&T

Immagine : Consulente GD&T Advisor per gli assemblaggi
Immagine : Simboli personalizzati nella libreria dei simboli
Simulazione e generative design
Gli strumenti di generative design, simulazione in tempo reale e di simulazione di Creo sono ulteriori miglioramenti. In sintesi troverete :
• Miglioramenti nella progettazione generativa, compreso il design space automatico, una migliore gestione degli angoli di sformo e il vincolo di raggio.
• Miglioramenti di Creo Simulation Live per supportare l’analisi fluidodinamica in regime stazionario e la ridefinizione delle sonde
• Creo Ansys Simulation con un maggior controllo sulla mesh e dell’accuratezza, acquisizione automatica della licenza, reset delle impostazioni e controllo delle grandi deformazioni, per risultati di simulazione migliori e una configurazione più semplice.
Immagine : Analisi fluidodinamica in regime stazionario in tempo reale con Creo Simulation Live
Additive e Subtracting Manufacturing
Ottimizzate i vostri progetti per la produzione additiva e tradizionale con Creo 8.
Con le nuove funzionalità additive, è possibile utilizzare strutture reticolari avanzate per minimizzare il peso e applicare strutture reticolari variabili sulla base dei risultati della simulazione. Inoltre, i miglioramenti della direzione di costruzione (build direction) e della configurazione del vassoio di stampa (tray) aiutano ad aumentare la velocità di produzione e la qualità di costruzione.
Immagine : Ottimizzazione delle strutture reticolari con la simulazione
Immagine : Rappresentazione geometrica completa di una struttura reticolare stocastica in una parte ottimizzata per resistenza e peso.
Per la produzione sottrattiva, Creo 8 semplifica la programmazione dei percorsi utensile di fresatura ad alta velocità a 5 assi, con conseguente riduzione dei tempi di configurazione e di lavorazione.
Immagine : Percorsi utensile di fresatura ad alta velocità a 5 assi in Creo 8
