Querschnittansicht erzeugen Im Dialogfenster Zeichnungsansicht (Drawing View) können Sie vorhandene Querschnitte anzeigen.

Aufgabe 4-5. Erzeugen Sie aus der Ansicht RIGHT einen Querschnitt.

1. Wählen Sie die Ansicht RIGHT, klicken Sie mit der rechten Maustaste, und wählen Sie Eigenschaften (Properties).

• Wählen Sie im Dialogfenster Zeichnungsansicht (Drawing View) die Kategorie Schnitte (Sections).
• Klicken Sie auf 2D-Querschnitt (2D cross-section) und anschließend auf Querschnitt zu Ansicht hinzufügen (Add cross-section to view) .
• Wählen Sie im Dropdown-Listenfeld der Querschnittnamen A, und klicken Sie auf OK (OK).
• Klicken Sie bei gewählter Ansicht mit der rechten Maustaste, wählen Sie Pfeile hinzuf (Add Arrows) und anschließend die Ansicht FRONT.
• Wählen Sie ggf. die Pfeile, und ziehen Sie sie mit der Maus.

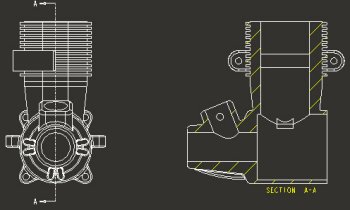

Abbildung 82: Erzeugter Querschnitt
