Basisansicht erzeugen Das Dialogfenster Zeichnungsansicht (Drawing View) enthält alle Einstellungen und Optionen für das Erzeugen von Ansichten. Verwenden Sie die Option Basisansicht einfügen (Insert General View), um eine Basisansicht zu platzieren.

Aufgabe 4-4. Erzeugen Sie eine zusätzliche Projektion und Basisansichten.

1. Klicken Sie auf den Zeichnungshintergrund, um die Auswahl der aktuellen Ansicht aufzuheben.
2. Klicken Sie mit der rechten Maustaste, und wählen Sie Basisansicht einfügen (Insert General View). Wählen Sie zum Platzieren eine Stelle in der oberen rechten Ecke des Blatts.
   1. Wählen Sie in der Dropdown-Liste der Modellansichtsnamen 3D, und klicken Sie auf Zuweisen (Apply).
   2. Wählen Sie im Dialogfenster Zeichnungsansicht (Drawing View) die Kategorie Maßstab (Scale).
   3. Klicken Sie auf Angepasster Maßstab (Custom Scale), geben Sie 1.5 ein, und klicken Sie auf Zuweisen (Apply).
   4. Klicken Sie im Dialogfenster Zeichnungsansicht (Drawing View) auf Schließen (Close).
   5. Klicken Sie mit der rechten Maustaste, und wählen Sie Ansichtbewegung sperren (Lock View Movement), um diese Bewegung zu sperren.

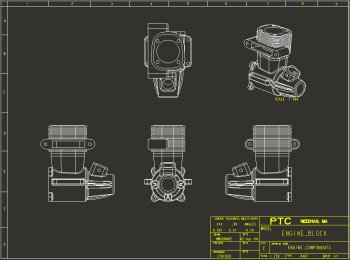

   6. Wählen Sie Ansichten, und ziehen Sie diese auf neue Positionen, wie in der folgenden Abbildung gezeigt.

Ansichtspositionen anzeigen



3. Klicken Sie auf Widerrufen (Undo), um die zuletzt verschobene Ansicht zu ihrer Ausgangsposition zurück zu bewegen. Klicken Sie auf Noch einmal (Redo).
