Projektionsansichten erzeugen Durch das Wählen einer Elternansicht und mit Projektionsansicht einfügen (Insert Projection View) können Sie leicht eine Projektionsansicht erzeugen. Die Vorschau der Ansicht wird mit gelben Umrisslinien angezeigt, um die Platzierung zu unterstützen.

Aufgabe 4-3. Erzeugen Sie eine Projektionsansicht.

1. Wählen Sie die Ansicht FRONT.
   1. Wählen Sie im Kontextmenü Projektionsansicht einfügen (Insert Projction View).

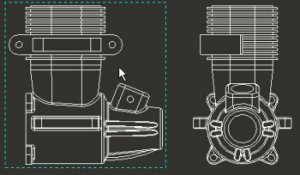

   2. Wählen Sie einen Bereich links neben der Vorderansicht, wie in der folgenden Abbildung gezeigt.

Platzierung der Projektionsansicht anzeigen
