Zeichnungsansichten automatisch erzeugen Sie können beim Erzeugen einer neuen Zeichnung eine Zeichnungsschablone definieren und dabei eine Ansichtskonfiguration voreinstellen. Die Schablone kann auch ein benutzerdefiniertes Format enthalten.

Aufgabe 4-2. Erzeugen Sie eine neue Zeichnung des Bauteils ENGINE_BLOCK.PRT.

1. Klicken Sie auf Neu (New), und wählen Sie den Typ Zeichnung (Drawing).
1. Geben Sie den Namen ENGINE_COMPONENTS ein, und drücken Sie die EINGABETASTE.
2. Beachten Sie, dass das Bauteil ENGINE_BLOCK.PRT als Standardmodell verwendet wird und dass drawing_template die aktuelle Schablone ist.
3. Klicken Sie im Dialogfenster Neue Zeichnung (New Drawing) auf OK (OK).
2. Geben Sie zum Erzeugen der Zeichnung die erforderlichen Parameterinformationen ein:
• Geben Sie an der Eingabeaufforderung Ihren Namen ein, und drücken Sie dann die EINGABETASTE.
• Die neue Zeichnung wird erzeugt, wobei mithilfe der Schablone drei isometrische Ansichten und ein Zeichnungskopf platziert werden.
• Doppelklicken Sie im Zeichnungskopf auf die Datumszelle rechts von Ihrem Namen, und geben Sie &todays_date ein.
• Klicken Sie im Dialogfenster Notizeigenschaften (Note Properties) auf OK (OK).
3. Ziehen Sie den Modellbaum so lange nach links in die Breite, bis er ausgeblendet wird.

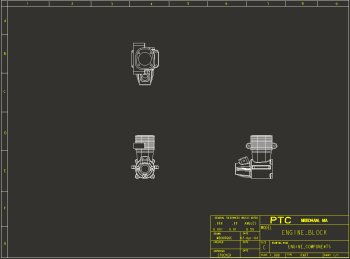

Zeichnung mit drei neuen Ansichten anzeigen.

4. Doppelklicken Sie in der Ecke unten links auf den Maßstabswert, und geben Sie den Maßstab 1.75 ein.
