アソシエティブおよびモデル中心

Pro/ENGINEER Wildfire 2.0 で部品モデルが変更されると、そのモデルを参照するすべてのアセンブリや図面が自動的に更新されます。この挙動はアソシエティビティと呼ばれ、逆方向にも機能します。つまり、図面においてモデル寸法が更新されると、その寸法が使用されている部品モデルおよびアセンブリも更新されます。

部品モデルは設計情報の源泉です。部品モデルを作成すると、その部品モデルについて次のことが可能となります。

• アセンブリ内に配置 - 構成部品のアセンブリ方法によって、その構成部品を固定することも、メカニズムとして可動にすることもできます。
• 図面の作成に使用 - モデルの 2D ビューを図面シートにすばやく配置することができ、寸法も自動的に表示されます。

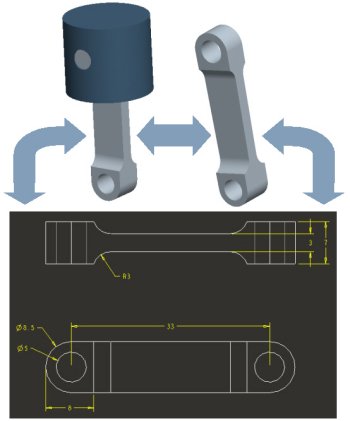

モデルアソシエティビティ
