Bemaßung bearbeiten Wenn Sie Editieren (Edit) verwenden, können Sie Bemaßungswerte für ein KE im Arbeitsfenster eingeben.

Aufgabe 1-11. Definieren Sie einen Profilkörper im Bauteil CONNECTING_ROD.PRT um.

	Wichtiger Hinweis - Im nächsten Schritt öffnen Sie ein zweites Pro/ENGINEER Arbeitsfenster. Sie müssen die Größe dieses Arbeitsfensters anpassen und es auf der linken Seite des Tutorials anordnen.

1. Fügen Sie CONNECTING_ROD.PRT mit einer beliebigen Methode in die geöffnete Baugruppe ENGINE.ASM ein.
   1. Klicken Sie mit der rechten Maustaste, und wählen Sie Öffnen (Open).
2. Bearbeiten Sie das Modell, wie in der folgenden Abbildung gezeigt:
   1. Wählen Sie im Modellbaum den Körper RIGHT_END, klicken Sie mit der rechten Maustaste, und wählen Sie Editieren (Edit).
   2. Doppelklicken Sie auf die Bemaßung 5, und geben Sie 10 ein.
   3. Klicken Sie in der Haupt-Tool-Leiste auf Regenerieren (Regenerate), um das Modell zu aktualisieren.
   4. Beachten Sie, dass der Körper LEFT_END aktualisiert wird, da RIGHT_END ein Elternteil ist.

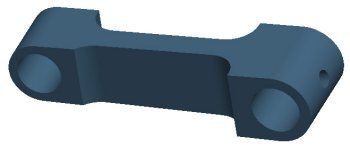

CONNECTING_ROD.PRT bearbeiten

	Beim Bearbeiten von Bemaßungen können Sie auch einen Wert im Listenfeld der zuletzt verwendeten Werte wählen.
