ビューメニューとビューマネージャ

ビューメニューとビューマネージャ

Pro/ENGINEER Wildfire では、表示方法とステートの制御と作成が飛躍的に簡単にできるようになりました。モデルの表示に関係するツールが組み合わされ、１つの管理ダイアログになりました。

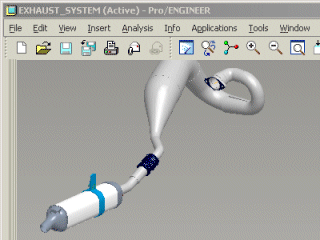

ビューメニュー
ビューメニューで最初に理解しておかなければならないのは、ユーザーは常に、一時的かつ動的な表示ステートである、簡略表示、分解ステート、保存済みビューをすべて同時に表示しながら作業しているという点です。構成部品の除外、構成部品表示のワイヤフレームへの変更、構成部品の分解など、個々の処理は個別に実行できます。目的のステートまたは表示方法が得られ、それを保存する場合は、新規または既存のステートとして更新します。

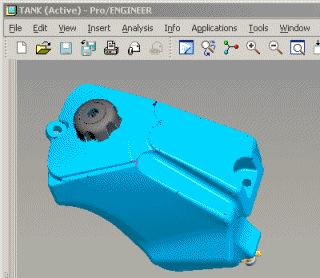

ビューマネージャ
新しい表示方法とステートの作成は、「新規」ボタンを押して一時的ステートを取り込むだけで簡単にできます。同様に、一時的ステートを取り込むことで、既存のステートを更新することもできます。既存のステートをダブルクリックすると、それがアクティブステートとなります。また、「全部」タブを使用して、簡略表示、表示ステート、保存済みビュー、および分解ステートの組み合わせを保存することもできます。
